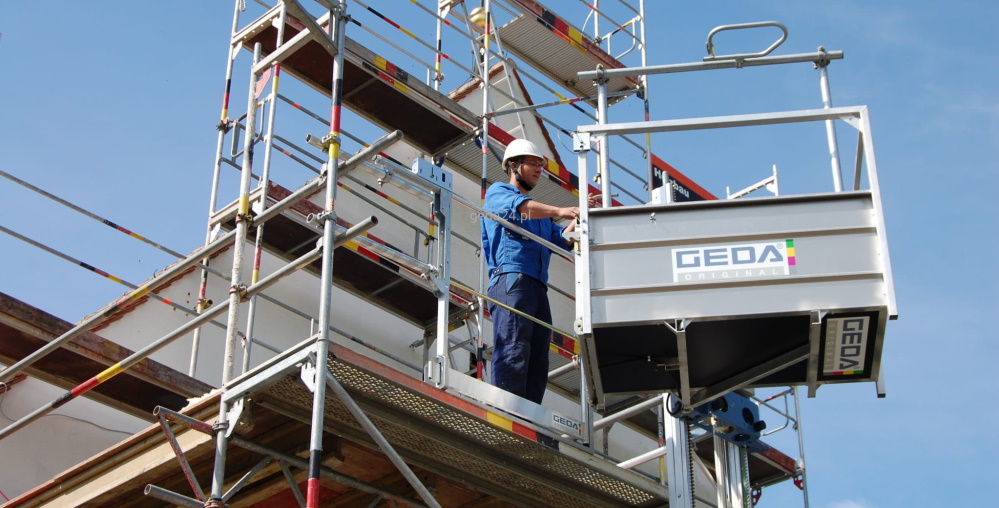

W pierwszej części artykułu zdefiniowaliśmy urządzenia, jakimi są lekkie dźwigi budowlane towarowe, przeznaczone do montażu przy rusztowaniu. Przypomnimy tylko, że tego typu dźwigi charakteryzują się stosunkowo niskim udźwigiem, zazwyczaj 200-300 kg oraz służą wyłącznie do przewozu materiałów, bez możliwości transportu osób. W przypadku firmy GEDA GmbH definicję spełniają urządzenia GEDA 200Z (opisana szczegółowo we poprzedni artykule) i GEDA 300Z.
Na wstępie opowiemy nieco więcej o urządzeniu Geda 300Z, które poza korzyściami opisanymi dla urządzenia Geda 200Z oferuje dodatkowo m.in. zwiększony udźwig do 300kg oraz możliwość pracy aż do 100m. Niezależnie od tego, czy chodzi o elementy rusztowania, narzędzia czy inne materiały budowlane jest kompaktowym i solidnym partnerem do efektywnego transportu materiałów na placach budowy. Lekkie 2-metrowe aluminiowe elementy masztu mogą być montowane przez jedną osobę. Wygodna rampa załadunkowo-rozładunkowa zapewnia komfortowy dostęp do platformy, która jest dopuszczona do transportu wynoszącego 300 kg. Na poziomie podestu kabinę GEDA 300Z, można obrócić o 90 stopni, umożliwiając bezpieczne dostęp oraz wygodny załadunek i rozładunek. GEDA 300Z jest dostępna w wersji 230 V lub 400 V, dzięki czemu można dokonać nabycia urządzenia idealnie dopasowanego do zasilania na jakim najczęściej pracujemy na placu budowy.
Wykorzystując zmiany w interpretacji przepisów, o których pisaliśmy w pierwszej części artykułu, Generalny Dystrybutor GEDA w Polsce, firma High-Tech Sp. z o.o. z Wrocławia, podjęła się przeprowadzenia pierwszych odbiorów dźwigów towarowych budowlanych, typu GEDA 300Z, w wersji dla monterów rusztowań, czyli wznoszonego razem z postępem prac montażu rusztowań i kotwionego do konstrukcji rusztowania, a nie bezpośrednio do budynku.
Na potrzeby odbioru Urzędu Dozoru Technicznego w siedzibie firmy High-Tech zamontowano trzy typy rusztowań: ALTRAD Rotax oraz LAYHER Allround i LAYHER Blitz. Następnie uprawniony konserwator zastosował się do paragrafu 4.1 z Dokumentacji Techniczno-Ruchowej urządzenia GEDA 300Z, cytowanego poniżej:
„Szczególny rodzaj zastosowania to montaż rusztowania z użyciem dźwigu, który odbywa się na przemian z montażem dźwigu (dźwig i rusztowanie znajdują się w stanie montażowym).
- Obsługa odbywa się za pomocą przenośnego sterownika naziemnego lub podczas montażu za pomocą sterownika montażowego z pomostu.
- Po zakończeniu montażu rusztowania dźwig należy zdemontować lub wyposażyć celem dalszego wykorzystania (zamontować drzwi bezpieczeństwa pięter).”
Na podstawie wytycznych znajdujących się w DTR, rusztowania modułowe systemów ALTRAD i LAYER zostały zakotwione w taki sposób, aby we właściwy sposób przenieść obciążenia urządzeń GEDA 300Z. Dokumentacja Techniczno-Ruchowa zawiera dokładne dane o siłach kotwiących, które muszą być przeniesione z dźwigu poprzez rusztowania na budynek i pozwalające monterom przygotować odpowiedni rodzaj kotwienia rusztowania, dostosowując je do budowli, oraz warunków pogodowych. Następnie przygotowano same urządzenia GEDA 300Z do odbioru UDT, kotwiąc je, zgodnie z zaleceniami producenta firmy GEDA GmbH, wyłącznie do rusztowania, na wysokości dwóch oraz sześciu metrów. Ponadto, na potrzeby pierwszego odbioru, zamontowano furty wyładowcze (inaczej: drzwi bezpieczeństwa pięter). Po krótkim montażu przygotowano poniższe dźwigi:
- GEDA 300Z przy rusztowaniu ALTRAD Rotax, dla firmy STC Mariusz Paszek z Siemianowic Śląskich
- GEDA 300Z przy rusztowaniu LAYHER Allround i LAYHER Blitz, dla firmy Arad Sp. z o.o. Sp. k. ze Źródeł koło Wrocławia.
Oba dźwigi towarowe budowlane pomyślnie przeszły odbiór oraz wszystkie testy obciążeniowe. Decyzją Inspektora pierwsze urządzenia GEDA 300Z zostały dopuszczone do pracy przy wskazanych typach rusztowań na okres dwóch lat! Oznacza to, że przez ten okres obie firmy zajmujące się wynajmem i montażem rusztowań mogą używać maszyn GEDA 300Z bez odbiorów UDT na każdej nowej budowie. Oczywiście, za każdym razem należy przegotować na potrzeby ewentualnej kontroli Państwowej Inspekcji Pracy prawidłową dokumentację pomontażową, jednak jest ona wykonywana na użytek wewnętrzny, nie jest już zgłaszana do UDT.
Po raz pierwszy, polskie firmy rusztowaniowe mogą spokojnie i efektywnie pracować na dźwigach budowlanych towarowych, które pozwalają na obsługę obiektów o wysokości nawet 100 metrów. Dzięki nowej interpretacji przepisów, nasze firmy otrzymały narzędzie pracy, jakim od dawna dysponują ich zachodni koledzy. Pozwoli to na szybką, bezpieczniejszą pracę zwłaszcza przy wyższych lub bardziej skomplikowanych budowlach.
W celu uzyskania większej ilości informacji lub przygotowania dopasowanej do Państwa potrzeb oferty, zapraszamy do kontaktu z firmą GEDA (www.geda.de) lub jego Generalnym Przedstawicielem na Polskę, firmą High-Tech Sp. Z o.o. (www.geda24.pl).
